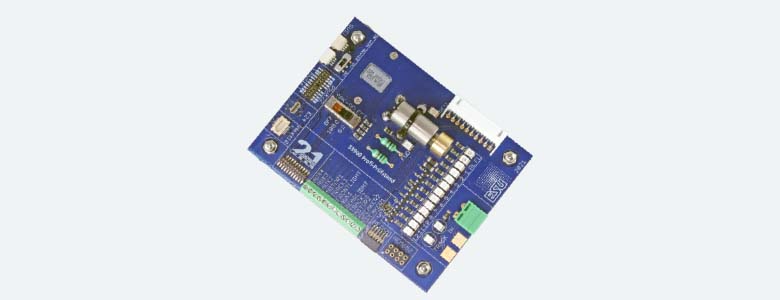

Ønsker du at teste din digitaldekoder inden du bygger den ind i et lokomotiv?
Dette testprint hjælper dig med dette. Testbænken tilsluttes blot din digitale kommandocentral eller LokProgrammer. LINK Den giver dig mulighed for at teste enhver dekoder uden lokomotivets forskellige påvirkninger.
For at gøre dette så nemt som muligt for dig, leveres dette testprint med værdifulde funktioner. Alle gængse grænsefladestik til "små sporvider" dekodere er tilgængelige.
Ud over et 6-bens interface i henhold til NEM 651 og et 8-bens interface i henhold til NEM 652 er der også et 21MTC-interface i henhold til NEM660, en PluX22-bøsning og Next18-interfacet tilgængelige: Uanset hvilken dekoder du har.
Dekodere uden interfacestik kan tilsluttes ved hjælp af individuelle kabelklemmer.
En kvalitets klokkeankermotor med svinghjul overvåger i forbindelse med retningsbestemte LED'er motorens ydelse. Dette gør det nemt at kontrollere de langsomme hastighedsegenskaber og dekoderens jævne gang. En LED-skærm giver information om funktionerne af de forreste og bageste lysudgange samt funktionsudgangene AUX1 til AUX6.
Til test af LokSound-dekodere er der indbygget en 20 mm højttaler. Du kan vælge, om højttaleren skal være dæmpet eller have en impedans på 100 ohm eller 16 ohm – testprintet er perfekt egnet til alle generationer af ESU-dekodere.
To SUSI-stik muliggør direkte testning af valgfrie SUSI-moduler.
Forbindelsen til den digitale styreenhed eller LokProgrammer foretages enten bekvemt ved hjælp af en aftagelig, topolet klemrække (samme system som på LokProgrammer eller ECoS) eller ved hjælp af to loddeforbindelser.
Der kan tilsluttes et udvidelseskort 53901 LINK til testprintet: Med testprintudvidelseskort kan man nemt tilslutte og teste ESU’s store modeljernbanedekodere.
