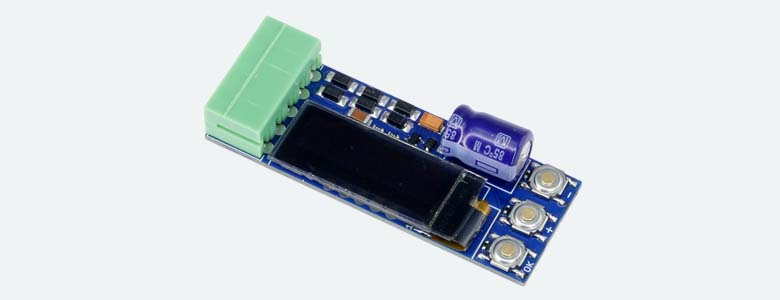

Den kompakte SwitchPilot 3 Mini Decoder er designet til stationær brug på svært tilgængelige steder på din bane og kan tænde et dobbeltspolet sporskiftedrev eller to magnetiske afkoblere eller et dobbelt lyssignal eller to pærer eller andre stationære belastninger.
SwitchPilot 3 Mini har et innovativt betjeningskoncept, der består af et 4-linjers, oplyst OLED-display og tre inputknapper.
SwitchPilot 3 Mini er multiprotokolkompatibel og kan bruges med styreenheder baseret på Märklin® Motorola®-systemet (f.eks. 6021, Central Station® eller Mobile Station®) samt DCC-kompatible styreenheder som f.eks. ESU ECoS Command Station. Konfigurationen kan udføres på både hovedsporet og programmeringssporet.
SwitchPilot 3 Mini kan strømforsynes enten direkte fra det digitale system eller fra en ekstern DC- eller AC-strømkilde. Den har i alt to transistorudgange. Udgangene (OutA og OutB) kan konfigureres individuelt til den ønskede applikation.
- I impulstilstand tændes udgangen, så snart der modtages en skifte-kommando. Det faktum, at udgangen slukker automatisk igen, så snart den tid, der er gemt i dekoderen, er udløbet, forhindrer, at magnetmotorerne brænder ud.
- I moment drift (K83-kompatibel) forbliver udgangen aktiv, så længe knappen på betjeningspanelet trykkes ned. Denne driftstilstand er egnet til sporskiftemotorer med endestop eller til afkobling s skinner.
- I bistabil kontinuerlig drift (k84-kompatibel) tændes og slukkes de to udgange skiftevis: Tryk på den første knap (rød) på betjeningspanelet aktiverer udgang A. Den forbliver aktiv, indtil den tilsvarende knap (grøn) aktiverer udgang B. Udgang A og udgang B fungerer som en vippekontakt.
- I vekselblinktilstand tændes udgangene Out A og Out B skiftevis med en justerbar blinkfrekvens. Det vekselblink startes med kommandoen "Lige/Grøn" på den tildelte knap og stoppes igen med kommandoen "Spor-skift”/Rød".
- Optionelt kan outputtet også langsomt fades ind og ud (såkaldt "zoom" til glødelampesimulering).
SwitchPilot 3 servoen kan fleksibelt konfigureres enten på programmeringssporet med DCC-kommandostationer eller på hovedsporet med POM ("Programming on Main"), eller den kan aflæses via RailCom® CV'er. Den kan også lære adresser direkte via en programmeringsenhed. Den nemmeste måde at konfigurere den på er dog ved hjælp af det integrerede OLED-display og de tre indgangsknapper: alle indstillinger kan kontrolleres og ændres direkte på dekoderen. "Programmering" via din kommandostation som f.eks. ESU ECoS Command Station. ESU LokProgrammer LINK kan bruges til firmwareopdateringer.
Ligesom med ESU LokPilot og ESU LokSound dekodere er udgangene på SwitchPilot 3 også i vid udstrækning beskyttet mod overbelastning.
