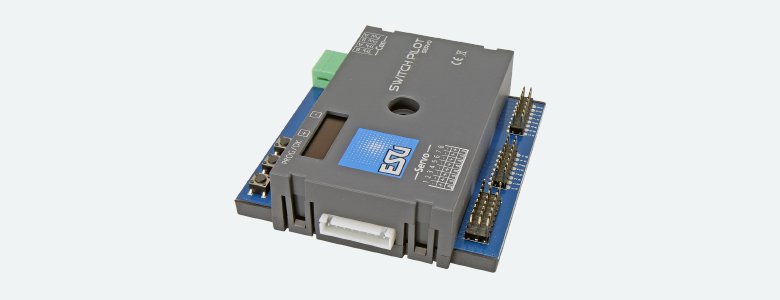

SwitchPilot 3 Servo dekoder er optimeret til stationær brug på dit anlæg og kan styre op til otte RC-servomotorer. For at forenkle den tidligere ret besværlige konfiguration af magnetdrevne-dekodere har SwitchPilot 3-servoen et innovativt betjeningskoncept bestående af et 4-linjers, baggrundsbelyst OLED-display og tre inputknapper.
SwitchPilot 3 Servo er multiprotokolkompatibel og kan bruges med styreenheder baseret på Märklin® Motorola®-systemet (f.eks. 6021, Central Station® eller Mobile Station®) samt DCC-kompatible styreenheder, så f.eks. ESU ECoS Command Station. Konfigurationen kan udføres på både hovedsporet og programmeringssporet. Takket være RailCom® kan CV'er også aflæses.
SwitchPilot 3-servoen kan forsynes enten direkte fra det digitale system, som f.eks. ESU ECoS Command Station, eller fra en ekstern DC- eller AC-strømkilde.
SwitchPilot 3-servoen har otte udgange til styring af RC-servodrev. Den kan styre disse drev så præcist, at den udover at skifte sporskifter også kan styre andre langsomtgående sekvenser.
SwitchPilot 3 servoen har indbygget pulsdæmpning for at forhindre uønskede ryk/vibrationer fra RC-servoer, når der tilføres strøm. Derudover kan strømforsyningen til servoen afbrydes for at forhindre "brummen" fra nogle af de billige servoer.
Hver af de otte servoer kan betjenes enten i "digital tilstand" eller i "proportional tilstand", som blev introduceret for første gang med SwitchPilot 3 servoeren:
· I digital tilstand kan servoen bevæge sig til to endepositioner, "A" og "B", afhængigt af positionen på kontrolpanelet omskifter. Positionen af disse to endepositioner, samt den hastighed, hvormed servoen bevæger sig i den ønskede retning, kan justeres individuelt på SwitchPilot 3 servoen. Digital tilstand er ideel til at skifte sporskifter eller signaler, der skal forblive i en fast position.
· I proportionaltilstand kan servoen bevæge sig til enhver position og stoppe inden for slutpositionerne "A" og "B". Servoen kører kun, mens kontrolpanelets knap er trykket ned. Når knappen slippes, stoppes servoen. På denne måde kan en servo stoppes i enhver ønsket position. Servohastigheden kan justeres individuelt. Proportionaltilstanden er ideel til (vand)kraner, lokomotivremiseporte eller enhver anden anvendelse, der kræver mellempositioner. For hver servo kan det, udover slutpositioner og rotationshastigheder, bestemmes, om den skal vippe frem og tilbage, når den når slutpositionen.
· For at tilpasse sig de forskellige RC-servoer, der findes på markedet, kan genereringen af servopulsen justeres, eller strømforsyningen til hver servo kan afbrydes individuelt. På denne måde kan både billige analoge servoer og moderne digitale servoer (med mikrocontrollere) styres optimalt.
SwitchPilot 3 servoen har den unikke egenskab, at den kan bruges uden en digital styreenhed: Op til 16 trykknapper kan tilsluttes for direkte betjening af servoerne, hvis det ønskes.
SwitchPilot 3 servoen kan fleksibelt konfigureres enten på programmeringssporet med DCC-kommandostationer eller på hovedsporet med POM ("Programming on Main"), eller den kan aflæses via RailCom® CV'er. Den kan også lære adresser direkte via en programmeringsenhed. Den nemmeste måde at konfigurere den på er dog ved hjælp af det integrerede OLED-display og de tre indgangsknapper: alle indstillinger kan kontrolleres og ændres direkte på dekoderen. "Programmering" via din kommandostation som f.eks. ESU ECoS Command Station. ESU LokProgrammer LINK kan bruges til firmwareopdateringer.
Ligesom med ESU LokPilot og ESU LokSound dekodere er udgangene på SwitchPilot 3 også i vid udstrækning beskyttet mod overbelastning.
