ECoSDetector-udvidelsesmodulet er designet til at muliggøre opsætning af et eksternt spordiagram-kontrolpanel ved hjælp af ECoSDetector-modulet, som derefter tilsluttes ECoS'en. Et spordiagram-kontrolpanel er essentielt for mange større modeljernbane for nemt at kunne skifte ruter, inklusiv på rangerpladser, især når kontrolenheden er placeret et stykke væk.
ESUs filosofi i denne sammenhæng er ikke at sælge dig et komplet, kommercielt styrepanel med spordiagrammer. Med vores løsningstilgang kan du enten bygge dit styrepanel helt selv eller bruge kommercielt tilgængelige systemer.
LED'erne på sporbelægningsstrækninger som viser sporskifte-/signalpositioner, tændes og slukkes i overensstemmelse automatisk af ECoS. Hvis du ønsker at styre dine sporskifter og signaler direkte via spordiagram-betjeningspanelets trykknapper er dette også muligt. Kontaktpositionen aflæses af ECoSDetector-modulets indgangskanaler og videresendes til ECoS. ECoS udfører herefter de ønskede kommandoer til skiftespor / signaler.

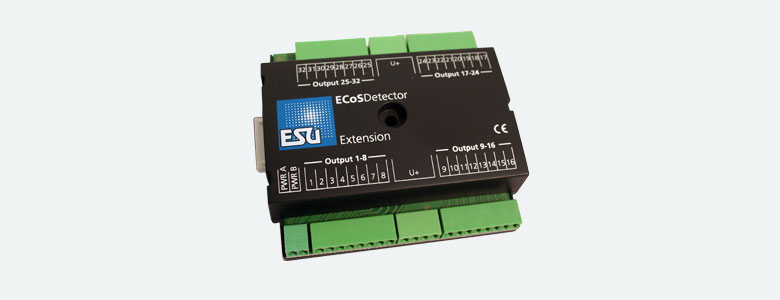

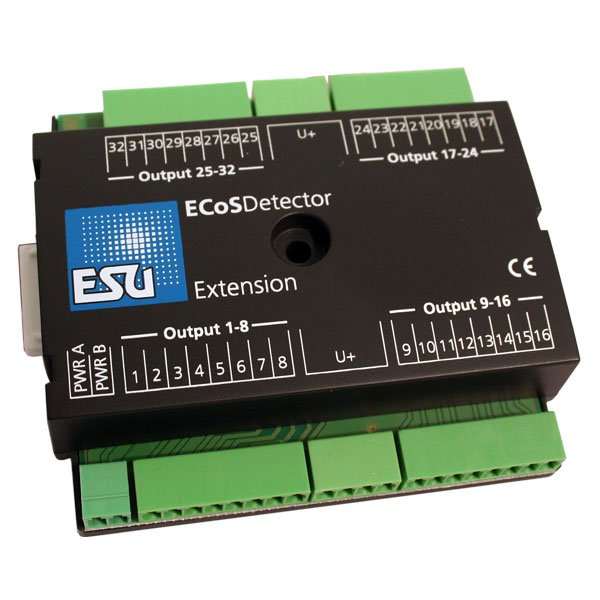

ECoSDetector-udvidelsesmodulet tilsluttet på siden af ECoSDetector vis de indbyggede stik. Udvidelsen modtager alle kommandoer via ECoSDetector. Udvidelsen fungerer ikke uden ECoSDetector.
Hver af de 32 udgange kan håndtere en maksimal belastning på 100mA. Da de er designet som "open collector"-terminaler, kan du tilslutte enten glødelamper eller LED'er direkte med en seriemodstand.
Den samlede strøm på tværs af alle udgange må ikke overstige 1,5 A.
Enhver DC- eller AC-transformer kan bruges til strømforsyning.
Transistorudgangene på ECoSDetector-udvidelsesmodulet kan nemt indstilles til den ønskede driftstilstand på din ECoS.
